减温减压器简介

    减温减压器是用于在汽轮机启动时，向均压箱提供足够的低温低压蒸汽，用以密封汽轮机的前后汽封，不让空气进入汽轮机，以减少抽真空时间，进而缩短启动时间。

锅炉来的4.90MPa，470℃或3.43MPa，435℃的新蒸汽由蒸气母管经阀门进入减温减压器时，在进口经节流降压再在喷嘴中膨胀，与减温水混合，再一起进扩散器降速，使蒸汽在减温器出口处压力≤0.25MPa，温度160-200℃，送人均压箱，再进入汽轮机前后汽封，满足密封要求。

减温减压器用途

  减温减压装置配相应的工业自动化仪表盘即热控柜，可对电站或工业锅炉以及热电厂等处输送来的一次新蒸压力P1、温度t1进行减温减压，使其二次蒸汽压力P2、温度t2达到生产工艺所需要的要求。WY系列减温减压装置及其热控柜广泛用于电站、轻纺、石化等行业。

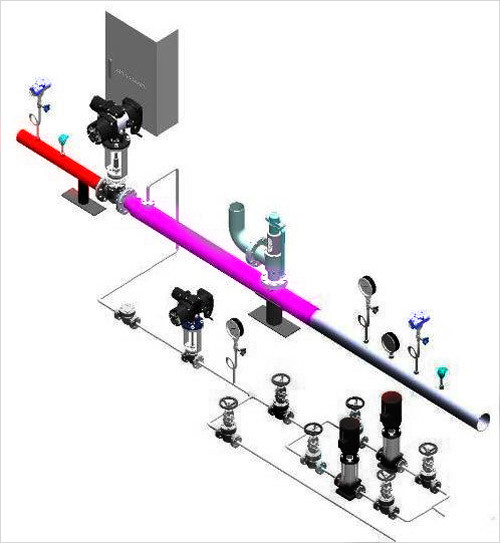

分体式减温减压装置

       该装置主要特点：减压系统和减温系统分开进行。

       减压系统：减压阀及节流装置组成；减温系统：文丘里氏混合管、电动给水调节阀、节流阀、止回阀、截止阀组成；安全保护系统：主安全阀、冲量安全阀、弹簧安全阀组成。

    a、采用双座减温阀结构：不平衡力小。调节范围大，动作平衡，无卡阻现象；

    b、减温系统采用文丘里氏+笛型喷嘴，无传动部件，雾化稳定可靠，喷嘴拆装方便，便于维修；

    c、减压系统和减温系统分开，主要用于工况恶劣，如高温高压（P1≤10MPa,t1≤540℃），避免减温水冲刷阀体内件，或用于压力较低的过热蒸汽降至饱和蒸汽的工况：如集中供热，   P1≤13MPa,t1≤250℃，主要考虑蒸汽流速较低，采用文丘里氏减温，使减温水分零化，达到较好的减温效果。

减温减压器主要性能指标

     1、进口蒸汽压力

        中温中压：P1≤3.82mpa温度t1≤450℃;

        次高温高压：P1≤5.4MPa温度t1≤485℃;

        高温高压：P1≤10MPa温度t1≤540℃；

     2、出口流量Q

        减温减压装置出口流量Q变化范围10%Q-100%Q,在此范围内调节比较理想。若有特殊要求，可与本公司协商另定；

     3、出口蒸汽压力P2

        出口蒸汽压力P2的调节精度不低于2.5级；

     4、出口蒸汽温度t2

        出口蒸汽温度t2的调节精度不低于2.5级；

     5、噪音

        装置正常运行时，在减温减压阀下游一米，同时距管壁一米处测其噪音，噪音音级不大于80分贝。

型号编制

□TK ─  调节，控制大类

□W─  减温

□Y─  减压

□D─  电动控制  □Q─ 气动控制

□F─ 带PLC控制柜  □H─ 带PID控制柜  □X─ 不带

列：TK-W-Y-D-H 为电动型，带PLD控制柜的减温减压装置。
